Beölung im Stanzwerkzeug

Das Wichtigste auf einen Blick

• Gezielte Beölung im Stanzwerkzeug: Schmierstoff wird an den Wirkstellen ausgegeben, an denen Reibung, Druck und Werkzeugbelastung entstehen.
• Weniger Ölüberschuss, weniger Rückstände: Eine abgestimmte Dosierung reduziert unnötigen Medienauftrag, Verschmutzungen im Werkzeug und zusätzlichen Reinigungsaufwand.
• Mehr Kontrolle über kritische Schmierstellen: Besonders bei der Innenbeölung, der Stempelschmierung und bei verdeckten Schmierpunkten hilft eine definierte Dosiertechnik, den Schmierstoffauftrag mit dem Takt des Stanzautomaten abzustimmen.

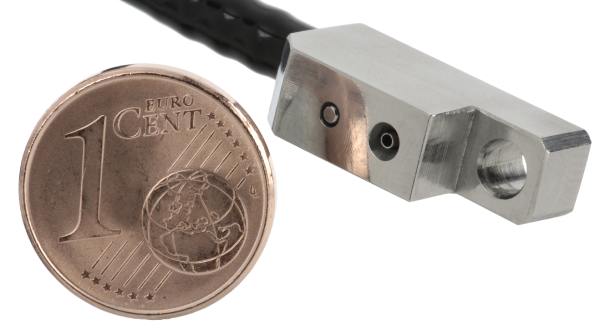

Düsengröße

Warum die Beölung im Stanzwerkzeug so wichtig ist

Eine unzureichend versorgte Schmierstelle kann schnell zum Risikofaktor werden. Fehlt Schmierstoff an einer belasteten Zone, steigt die Reibung. Dadurch kann es zu Materialanhaftungen, erhöhter Werkzeugverschleiß, Ausschuss oder Prozessunterbrechungen kommen. Wird dagegen zu viel Öl eingesetzt, entstehen Tropfen, Rückstände, verschmutzte Bauteile und zusätzlicher Reinigungsaufwand.

Bei der Beölung im Stanzwerkzeug geht es deshalb um ein ausgewogenes Verhältnis: Der Schmierstoff muss zur Anwendung passen, an der richtigen Stelle ankommen und im passenden Moment bereitstehen. Besonders bei hohen Taktzahlen, komplexen Werkzeuggeometrien oder schwer zugänglichen Schmierstellen reicht eine grobe Außenbeölung oft nicht aus.

Idealerweise wird die Schmierung bereits bei der Werkzeugauslegung berücksichtigt. So lassen sich kritische Bereiche früh identifizieren und passende Auftragsstellen einplanen. Die Beölung wird damit nicht zum nachträglichen Hilfsmittel, sondern zu einem festen Bestandteil des Stanzprozesses.

Wie funktioniert die Beölung beim Stanzen?

Bei der Beölung beim Stanzen wird Schmierstoff an definierte Wirkstellen im Werkzeug, am Stempel oder auf das Material aufgebracht. Die Applikation kann über Düsen, Sprühköpfe, Tropfstellen, Kontaktauftrag oder eine Innenführung im Werkzeug erfolgen.

Eine zuverlässige Beölung hängt vor allem von drei Faktoren ab:

1. Wo wird Schmierstoff benötigt?
   Relevante Bereiche sind zum Beispiel Kontaktflächen, Schnittzonen, Stempel, Matrizen oder andere belastete Werkzeugstellen.

2. Wie viel Schmierstoff wird benötigt?
   Die Dosiermenge hängt von Anwendung, Medium, Material, Taktzeit und Werkzeuggeometrie ab. Eine pauschale Menge ist selten sinnvoll.

3. Wann muss der Schmierstoff ausgegeben werden?
   Bei automatisierten Stanzprozessen sollte die Beölung auf den Takt des Stanzautomaten abgestimmt werden, damit der Schmierstoff im richtigen Prozessmoment wirkt.

Ziel ist ein reproduzierbarer Schmierstoffauftrag: Jede relevante Stelle wird versorgt, ohne den Prozess durch überschüssiges Öl zu belasten.

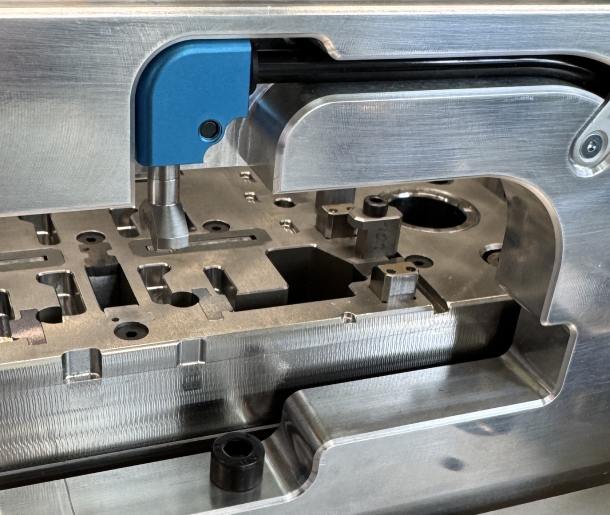

Winkelstrahl-Düse mit WKZ Einschub

Technische Faktoren: Wovon hängt die richtige Beölung ab?

Die passende Beölungslösung entsteht durch die Auslegung des gesamten Prozesses. Diese Faktoren bestimmen, wie die Beölung im Stanzwerkzeug geplant werden sollte:

Merksatz: Je genauer diese Faktoren bekannt sind, desto gezielter lässt sich die Beölung auslegen. Ohne Prozessanalyse besteht das Risiko, dass Schmierstoff an unkritischen Stellen landet, während relevante Bereiche unterversorgt bleiben.

Beölung im Stanzwerkzeug: typische Ausgangssituation in der Praxis

In vielen Stanzbetrieben zeigt sich ein ähnliches Bild: Die Anlage läuft grundsätzlich stabil, doch an bestimmten Werkzeugbereichen treten immer wieder Verschleiß, Materialanhaftungen oder Qualitätsschwankungen auf. Gleichzeitig ist im Werkzeugumfeld zu viel Öl sichtbar. Bauteile müssen nachgereinigt werden, und trotz hohem Schmierstoffeinsatz bleiben einzelne Zonen kritisch.

Die Ursache liegt häufig nicht im Schmierstoff allein, sondern in der Art der Applikation. Wird Öl zu früh, zu spät, zu ungenau oder an der falschen Stelle aufgebracht, erreicht es den eigentlichen Wirkpunkt nicht zuverlässig. Besonders verdeckte Schmierstellen im Werkzeug bleiben dann unterversorgt, während andere Bereiche unnötig benetzt werden.

Eine gezielte Dosierung setzt genau hier an: Kritische Schmierstellen werden definiert, die Dosiermenge und Auftragsart festgelegt und die Ausgabe mit dem Stanzautomaten abgestimmt. So wird der Schmierstoffauftrag besser kontrollierbar, Rückstände lassen sich reduzieren und belastete Werkzeugbereiche zuverlässiger versorgen.

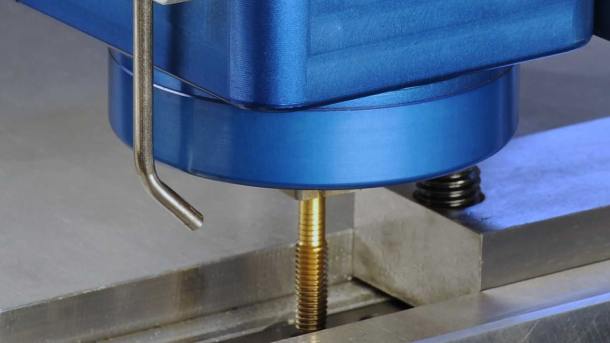

Stanzwerkzeug-Innenbeölung und Stempelschmierung

Die Stanzwerkzeug-Innenbeölung führt Schmierstoff direkt in das Werkzeug und eignet sich besonders für innenliegende oder schwer erreichbare Schmierstellen. Die Stempelschmierung konzentriert sich auf den Stempel oder dessen Kontaktbereich, wenn dort Reibung, Verschleiß oder Materialanhaftungen auftreten.

Beide Ansätze verfolgen dasselbe Ziel: Der Schmierstoff soll nicht großflächig verteilt werden, sondern gezielt dort wirken, wo Belastung entsteht.

Ölverbrauch beim Stanzen reduzieren: Darauf kommt es an

Ein geringerer Ölverbrauch entsteht nicht dadurch, dass die Schmierung pauschal reduziert wird. Wird zu stark gespart, kann der Werkzeugverschleiß steigen. Sinnvoller ist eine technisch abgestimmte Dosierung.

Wichtige Maßnahmen sind:

• Schmierstellen bereits bei der Werkzeugplanung definieren
• Dosiermenge je Schmierpunkt festlegen
• Auftragsart passend zur Werkzeuggeometrie wählen
• Schmierstoffausgabe mit dem Stanzautomaten synchronisieren
• verdeckte Schmierstellen gezielt versorgen
• Ölüberschuss im Werkzeug regelmäßig bewerten
• Minimalmengenschmierung prüfen, wenn kleine Mengen ausreichen

So lässt sich der Schmierstoffverbrauch senken, ohne die Prozesssicherheit zu gefährden. Gleichzeitig reduzieren sich häufig Rückstände, Reinigungsaufwand und Verschmutzungen im direkten Produktionsumfeld.

WERUCON: Dosier- und Beölungslösungen für industrielle Anwendungen

WERUCON entwickelt Dosier- und Beölungslösungen für industrielle Anwendungen, unter anderem für Stanz- und Umformprozesse. Ziel ist es, Schmierstoffe definiert, wiederholbar und gezielt an kritische Wirkstellen im Werkzeug, am Stempel oder am Material zu bringen.

Dafür betrachtet WERUCON Werkzeuggeometrie, Schmierstoff, Viskosität, Taktzeit, Dosiermenge, Einbauraum und Anlagenstruktur gemeinsam. So lassen sich Dosieranlagen, Auftragsdüsen und die Steuerung auf den jeweiligen Prozess abstimmen.

Das unterstützt eine kontrollierbare Schmierstoffapplikation, reduziert Ölüberschuss und hilft, Werkzeugbereiche zuverlässig zu versorgen.

Wann lohnt sich eine neue Beölungslösung?

Eine Überprüfung der Beölung ist sinnvoll, wenn im Stanzprozess wiederkehrende Probleme auftreten. Typische Hinweise sind:

• steigender Werkzeugverschleiß
• Materialanhaftungen an Stempel oder Matrize
• schwankende Teilequalität
• Ölnebel, Tropfen oder sichtbarer Überschuss
• erhöhter Reinigungsaufwand
• schwer kontrollierbare Schmierstellen
• häufige Nachjustierung der Schmierung
• ungeplante Stillstände durch Werkzeugprobleme

Wichtig: In solchen Fällen sollte nicht nur die Ölmenge angepasst werden. Wichtiger ist die Frage, ob der Schmierstoff den richtigen Wirkpunkt in der passenden Menge und zum richtigen Zeitpunkt erreicht.

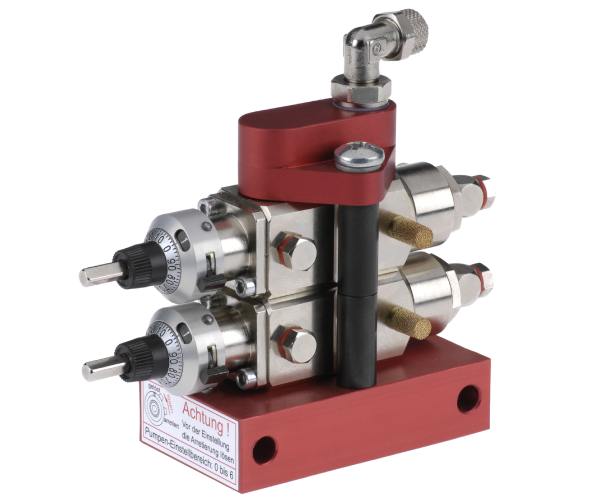

Pumpenblock

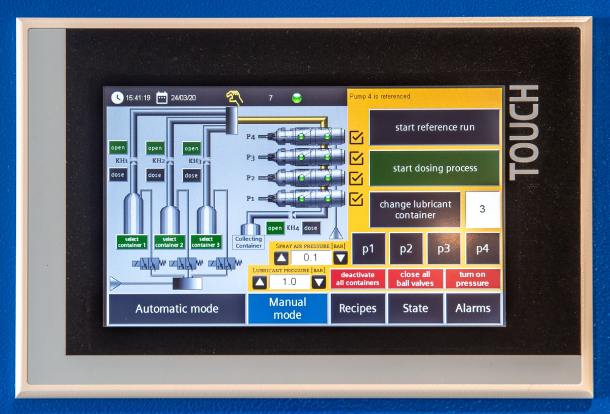

Steuerung Dosiergerät – Status

Gute Beölung ist ein Prozessfaktor

Die Beölung im Stanzwerkzeug beeinflusst Verschleiß, Sauberkeit, Teilequalität und Anlagenverfügbarkeit. Eine funktionierende Lösung bringt den Schmierstoff nicht einfach in den Prozess ein, sondern gezielt an definierte Schmierstellen.

Für technische Entscheider und Produktionsverantwortliche lohnt sich deshalb ein genauer Blick auf die Schmierstoffapplikation. Wer die Beölung früh plant und technisch sauber auslegt, kann Ölüberschuss reduzieren, kritische Werkzeugbereiche besser versorgen und den Stanzprozess stabiler führen.

Sie möchten prüfen, welche Beölungslösung zu Ihrem Stanzprozess passt? WERUCON unterstützt bei der technischen Bewertung und Auslegung der passenden Dosier- und Applikationstechnik.

FAQ

Wie funktioniert die Beölung beim Stanzen?

Bei der Beölung beim Stanzen wird Schmierstoff an definierte Stellen im Werkzeug, am Stempel oder am Material aufgebracht. Wichtig sind die passende Menge, der richtige Auftragsort und eine Ausgabe, die zum Takt des Stanzautomaten passt.

Warum ist eine Beölung im Stanzwerkzeug wichtig?

Die Beölung reduziert Reibung und schützt belastete Werkzeugbereiche. Dadurch lassen sich Verschleiß, Materialanhaftungen, Ausschuss und ungeplante Prozessstörungen verringern.

Wann ist eine Innenbeölung besser als eine äußere Beölung?

Innenbeölung ist sinnvoll, wenn Schmierstellen im Werkzeug liegen oder von außen nicht zuverlässig erreichbar sind. Der Schmierstoff wird dann direkt an definierte Wirkstellen geführt.

Was ist der Unterschied zwischen Stempelschmierung und Werkzeug-Innenbeölung?

Stempelschmierung versorgt gezielt den Stempel oder dessen Kontaktbereich. Werkzeug-Innenbeölung beschreibt eine Schmierstoffführung innerhalb des Werkzeugs, die auch andere innenliegende Wirkstellen erreichen kann.

Welche Fehler treten bei der Beölung von Stanzwerkzeugen häufig auf?

Häufige Fehler sind zu viel Öl, zu wenig Öl, falsche Auftragspositionen, ungeeignete Düsen, fehlende Synchronisierung mit dem Stanzautomaten und nicht versorgte verdeckte Schmierstellen.

Welche Rolle spielt die Viskosität des Schmierstoffs?

Die Viskosität beeinflusst, wie gut ein Schmierstoff gefördert, dosiert und aufgetragen werden kann. Je nach Medium müssen Pumpe, Leitung, Düse und Auftragsart darauf abgestimmt werden.

Wie lässt sich der Ölverbrauch beim Stanzen reduzieren?

Der Ölverbrauch lässt sich reduzieren, wenn Schmierstellen genau definiert und Dosiermengen je Wirkpunkt eingestellt werden. Zusätzlich kann die Minimalmengenschmierung helfen, unnötigen Medienüberschuss zu vermeiden.

Kann eine Beölungslösung in bestehende Stanzanlagen nachgerüstet werden?

In vielen Fällen ist eine Nachrüstung möglich. Entscheidend sind Werkzeugaufbau, vorhandener Bauraum, Steuerungsmöglichkeiten, Schmierstoff und gewünschte Auftragsart.

Wie erkennt man eine falsche oder unzureichende Beölung im Stanzwerkzeug?

Typische Anzeichen sind steigender Verschleiß, Materialanhaftungen, schwankende Teilequalität, Ölüberschuss an falschen Stellen, erhöhter Reinigungsaufwand oder wiederkehrende Prozessunterbrechungen.

Worauf sollte man bei einem Anbieter für Beölungssysteme achten?

Wichtig ist, dass der Anbieter Werkzeug, Schmierstoff, Taktzeit, Dosiermenge und Integration gemeinsam betrachtet. Für industrielle Stanzprozesse sollte er nicht nur Komponenten liefern, sondern die komplette Schmieraufgabe prozessbezogen auslegen.
